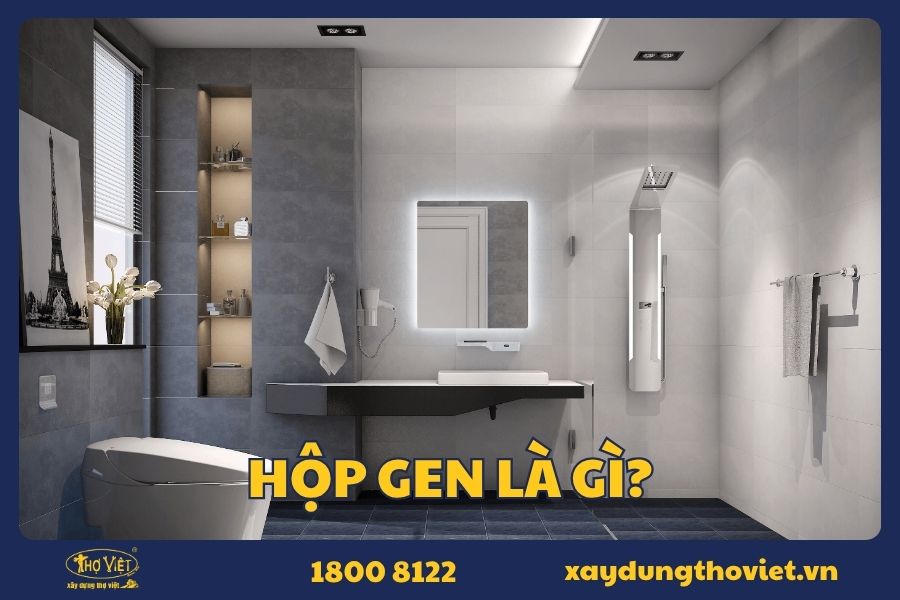

Hộp gen là gì và tại sao bộ phận này lại được bố trí trong nhiều công trình nhà ở? Trong bài viết này, kỹ sư trưởng tại Xây Dựng Thợ Việt sẽ giúp bạn hiểu rõ về hộp gen, từ cấu tạo, công dụng đến những lưu ý khi bố trí.

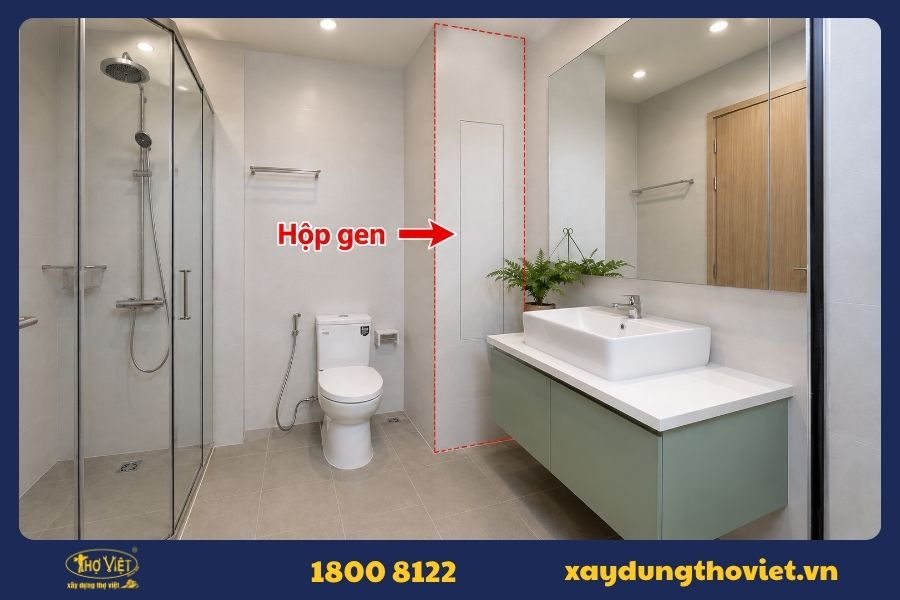

Hộp gen là gì?
Hộp gen, còn gọi là hộp kỹ thuật, là khoảng trống được bố trí theo chiều đứng trong công trình, thường chạy qua nhiều tầng để chứa và che các đường ống kỹ thuật.
Bên trong hộp gen có thể bố trí ống cấp nước, thoát nước, ống thông hơi, dây điện hoặc cáp viễn thông. Nhờ tập trung đường ống vào một khu vực riêng, không gian bên trong nhà gọn gàng hơn và hệ thống kỹ thuật được bố trí khoa học.
Hộp gen thường được đặt tại nhà vệ sinh, khu bếp, ban công hoặc các vị trí tập trung nhiều đường ống. Các vị trí này giúp đường ống đi thẳng giữa các tầng, thuận tiện kết nối hệ thống và tạo khoảng không riêng để kiểm tra, bảo trì hoặc sửa chữa khi cần.

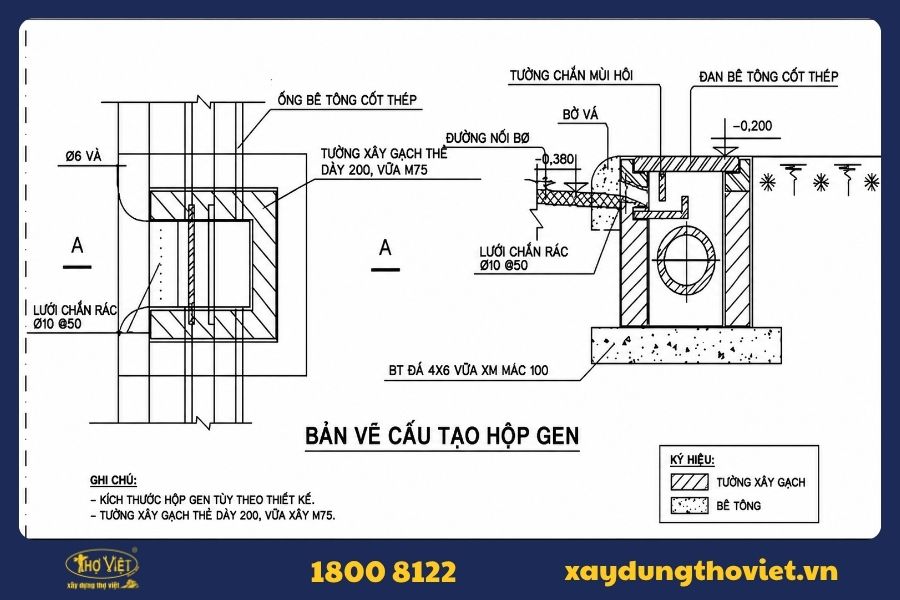

Cấu tạo của hộp gen
Cấu tạo hộp gen kỹ thuật được thiết kế để vừa chứa hệ thống đường ống bên trong, vừa tạo lớp bảo vệ và giữ cho khu vực này ổn định trong quá trình sử dụng. Tùy thiết kế công trình, hộp gen thường được hình thành từ 3 thành phần chính dưới đây.
- Phần khung/vách bao che: Là lớp vỏ bảo vệ bên ngoài, thường xây bằng gạch thẻ, gạch ống hoặc dùng tấm thạch cao/panel chống ẩm chuyên dụng. Vách được trát vữa kín để chống thấm nước, ngăn mùi hôi và cách âm cho không gian sống.
- Các đường ống kỹ thuật bên trong: Trục hệ thống gồm ống cấp nước sạch, ống thoát nước thải (bồn cầu, lavabo, sàn), ống thông hơi và hệ thống dây điện, cáp mạng, ống chất chất chống sét hoặc ống gas.
- Cửa thăm hộp gen: Ô cửa nhỏ (khoảng 30x30cm đến 40×40 cm) bố trí tại các vị trí tiếp giáp quan trọng. Cửa giúp thợ kỹ thuật dễ dàng kiểm tra, bảo trì hoặc xử lý sự cố rò rỉ mà không cần đục phá toàn bộ mảng tường.
Hộp gen có những loại nào?
Trong xây dựng, hộp gen thường được phân loại dựa theo chức năng bảo vệ đường ống để tối ưu không gian và đảm bảo an toàn vận hành. Tùy thuộc vào quy mô công trình, đơn vị thi công sẽ tách biệt hoặc gom chung hai nhóm hộp gen dưới đây.

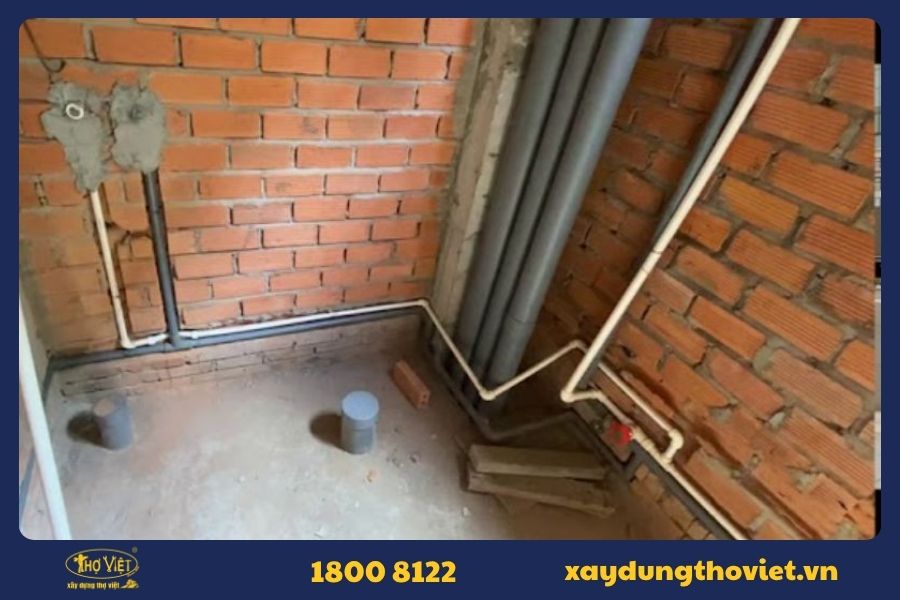

Hộp gen nước (Hộp kỹ thuật nước)
Hộp gen nước chịu trách nhiệm bao bọc toàn bộ đường ống cấp nước sạch, thoát nước thải, thoát nước mưa và ống thông hơi bể tự hoại. Loại này đòi hỏi cao về kỹ thuật chống thấm và cách âm để tránh tình trạng rò rỉ ngấm tường hay tiếng ồn nước chảy.

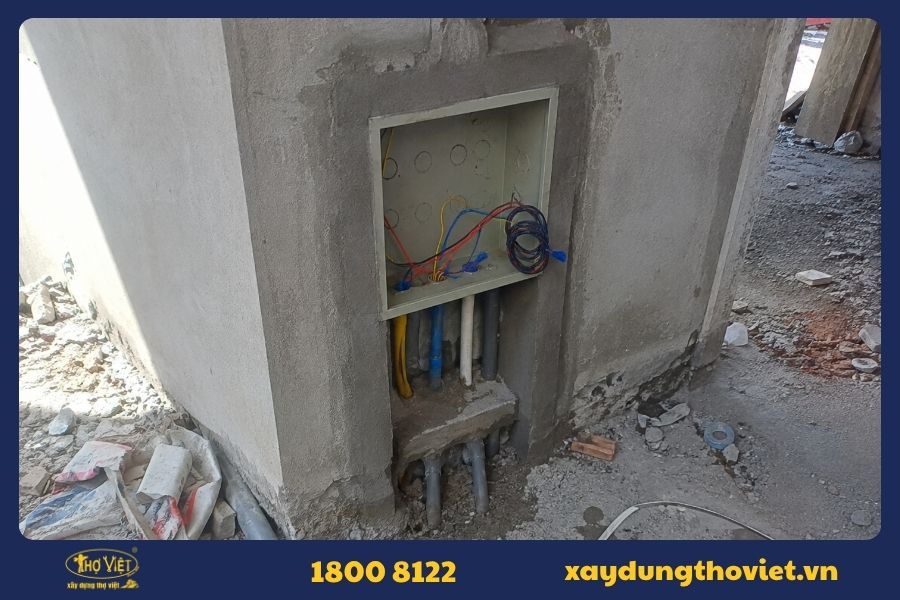

Hộp gen điện (Hộp kỹ thuật điện)
Hộp gen điện là nơi tập trung đường dây điện nguồn, cáp internet, truyền hình và dây tiếp địa chống sét. Tiêu chuẩn bắt buộc cho hộp gen điện là môi trường bên trong phải luôn khô ráo, sử dụng vật liệu cách điện và đáp ứng an toàn phòng cháy chữa cháy.
Mẹo thi công thực tế: Đối với nhà phố diện tích hẹp, người ta thường gộp chung hai loại làm một hộp gen tổng. Tuy nhiên, toàn bộ dây điện bắt buộc phải luồn trong ống nẹp/ống ruột gà cách điện chuyên dụng và đặt cách xa trục ống nước để triệt tiêu nguy cơ chập cháy nếu có rò rỉ.

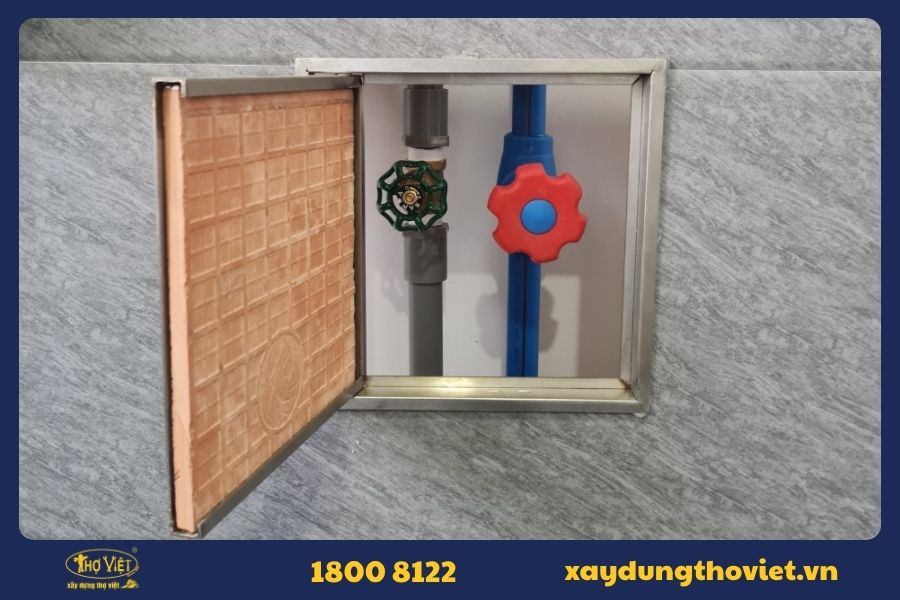

Kích thước tiêu chuẩn của hộp gen bao là nhiêu?
Kích thước hộp gen không có một mức cố định, mà được tính toán dựa trên quy mô công trình, số lượng và kích thước các đường ống bên trong. Xác định kích thước ngay từ bản vẽ giúp bố trí đường ống hợp lý, không chiếm quá nhiều diện tích và vẫn có đủ khoảng trống để thi công, kiểm tra, sửa chữa khi cần.
- Nhà phố nhỏ (1 – 2 tầng, 1 – 2 WC): Kích thước phổ biến từ 20 x 30cm đến 25x35cm, vừa đủ chứa trục ống cấp nước, thoát bồn cầu (Ø110), thoát sàn (Ø90) và ống thông hơi (Ø60).
- Nhà phố nhiều tầng (3 – 5 tầng, 3 – 4 WC): Thường cần kích thước 35 x 45cm hoặc 40 x 50cm để tải thêm ống thoát nước mưa, thoát nước bếp và hệ thống dây điện nguồn.
- Căn hộ, biệt thự lớn: Kích thước thường từ 50 x 60cm trở lên do phải tích hợp thêm đường ống PCCC, ống thông gió, cáp viễn thông và các cụm ống xả đường kính lớn.
Lưu ý: Các thông số kích thước hộp gen trên chỉ mang tính chất tham khảo.
Những lưu ý khi bố trí hộp gen
Bố trí hộp gen đúng ngay từ đầu giúp hệ thống đường ống có đủ không gian, hạn chế khó khăn khi thi công và thuận tiện hơn cho việc kiểm tra về sau. Một số điểm cần lưu ý gồm.
Chừa khoảng trống kiểm tra đường ống
Không nên bố trí đường ống quá sát nhau hoặc sát thành hộp gen vì sẽ gây khó khăn khi kiểm tra và sửa chữa. Cần chừa khoảng trống hợp lý quanh đường ống để dễ quan sát các mối nối, thao tác bằng dụng cụ và xử lý sự cố khi cần.
Hạn chế đặt ở vị trí khó tiếp cận
Hộp gen nên đặt ở vị trí dễ tiếp cận để thuận tiện kiểm tra và sửa chữa đường ống. Tránh bố trí phía sau tủ cố định, thiết bị lớn hoặc những nơi phải tháo dỡ nhiều hạng mục mới có thể tiếp cận.
Xử lý chống thấm tại khu vực nhà vệ sinh
Đối với hộp gen đặt trong hoặc gần nhà vệ sinh, cần xử lý chống thấm kỹ tại chân hộp gen, khu vực tiếp giáp sàn và các vị trí đường ống xuyên qua. Những vị trí này thường tiếp xúc với nước nên cần được xử lý đúng kỹ thuật để hạn chế nước thấm vào bên trong hộp gen.
Kiểm tra hệ thống trước khi đóng hộp
Trước khi đóng kín hộp gen, cần kiểm tra toàn bộ đường ống, mối nối và khả năng thoát nước để phát hiện sớm các vấn đề trong quá trình lắp đặt. Xử lý lỗi ngay ở giai đoạn này sẽ thuận tiện hơn và hạn chế phải đục phá hộp gen khi công trình đã hoàn thiện.

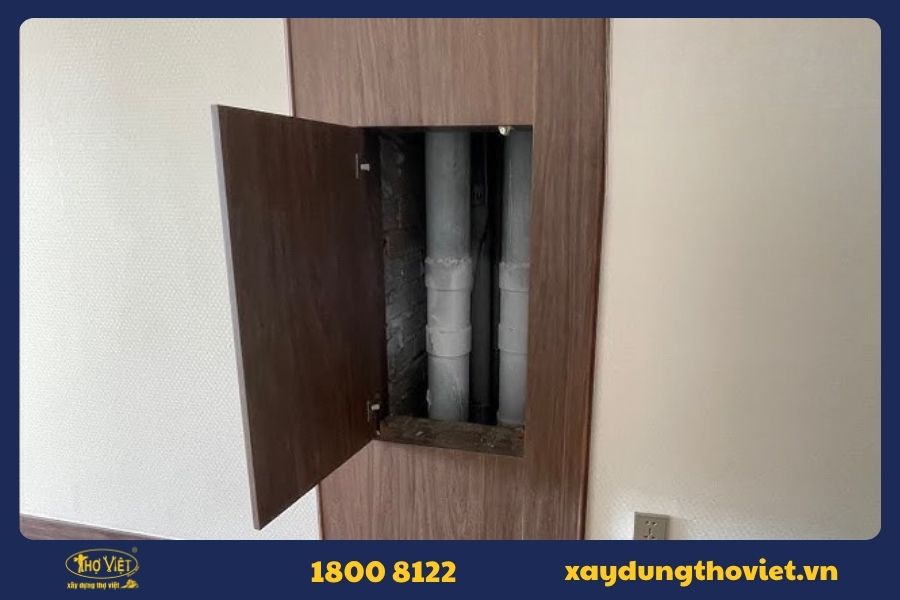

Chừa cửa thăm hộp gen
Nên bố trí cửa thăm tại vị trí thuận tiện để dễ mở và tiếp cận đường ống bên trong khi cần. Cửa thăm giúp thợ quan sát, bảo trì và xử lý các mối nối mà không phải đục phá toàn bộ hộp gen.
Hy vọng những thông tin trên giúp bạn hiểu rõ hơn về hộp gen, cấu tạo, công dụng và cách bố trí trong công trình. Nếu cần tư vấn hoặc thi công các hạng mục liên quan, Công ty Xây Dựng Thợ Việt là đơn vị chuyên thi công, sửa chữa nhà trọn gói và cải tạo nhà ở, có thể hỗ trợ khảo sát và đưa ra phương án phù hợp với thực tế công trình.
